Защитное устройство от негабаритов ЗУН-1(РКС)

Защитное устройство от негабаритов (ЗУН-1) для оборудования предназначено для защиты от негабаритных кусков руды (предметов) присутствующих на ленте конвейера и превышающих высоту установки электронного блока над лентой конвейера.

Для транспортных потоков с крупными кусками руды (негабаритами), превышающими допустимые размеры по высоте загрузки конвейера, ККЗ-1М выпускается с Защитным устройством от негабаритов ЗУН-1, позволяющим избежать столкновения передающего блока с негабаритными кусками руды или другими предметами, превышающими высоту установки блока передающего над лентой конвейера.

Защитное устройство устанавливается на штатные стойки базового блока станции вместо штатного портала с поворотной траверсой.

В основе работы ЗУН-1 заложен метод поднятия блока электронного на безопасную высоту над конвейером. Для этой цели применен принцип механизма поводкового типа с электрическим приводом. В качестве датчиков обнаружения негабаритных кусков руды на ленте транспортера применяется бесконтактный выключатель оптический с поляризационным фильтром.

При прохождении негабаритного куска руды на конвейерной ленте, срабатывает лазерный датчик и моторизированный привод производит перемещение передающего блока на безопасную высоту над конвейером. Передающий блок находится в безопасном положении в течение времени прохождения негабаритного куска, после чего, автоматически возвращается в рабочее положение и продолжает работу в штатном режиме.

По своему воздействию на окружающую среду ЗУН-1 является экологически безопасным изделием, не выделяющим в процессе эксплуатации токсичных химических веществ и не подвергающим окружающую среду и людей каким-либо вредным воздействиям.

Технические данные

Общие виды ЗУН-1 в рабочем положении и с подсоединенными линями связи и электрического питания представлены на рисунках ниже:

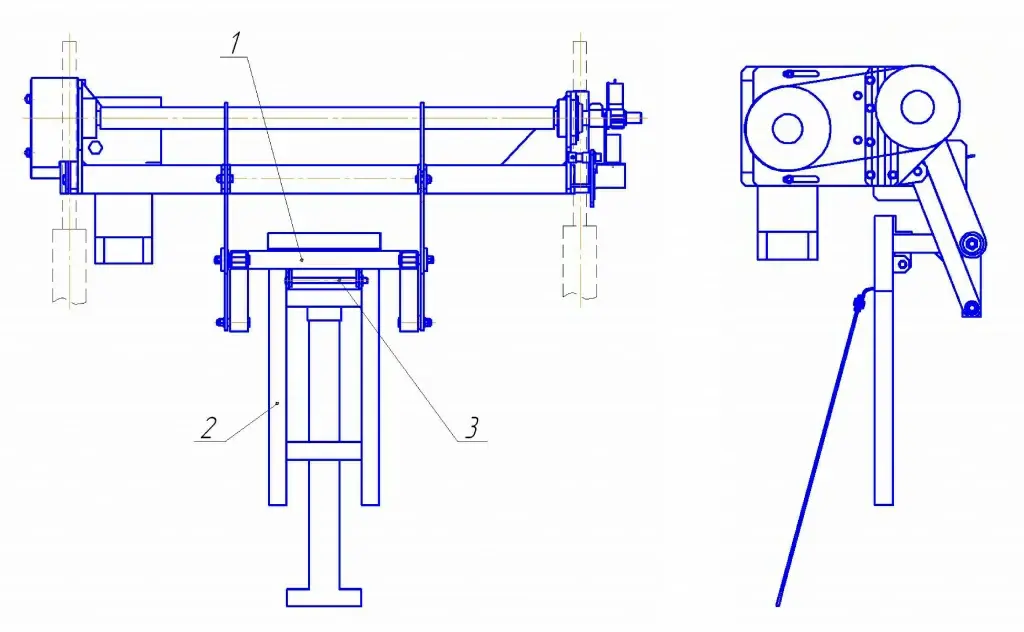

1 - подвеска ЗУН-1; 2 - рама ЗУН-1; 3 - ось

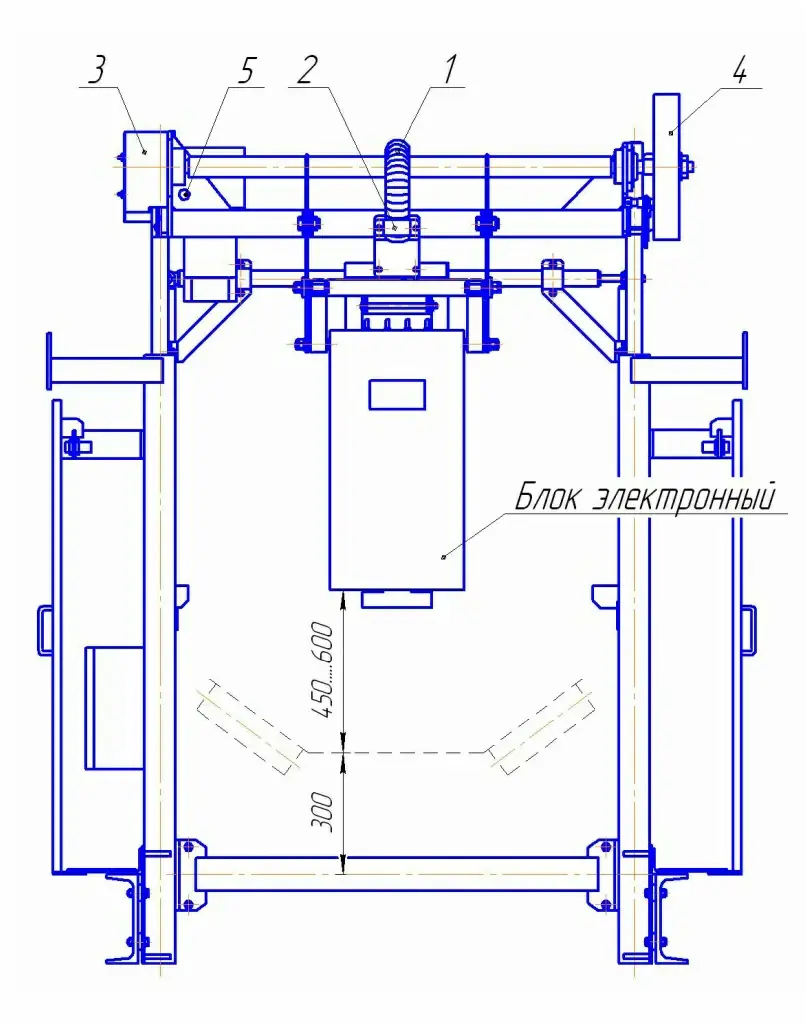

1 - гофрированный кабель-канал; 2 - хомуты фиксации кабель-канала; 3 - цепная передача; 4 - кожух концевых выключателей подъема-опускания ЗУН-1 ;

5 - регулировочный винт натяжения цепной передачи

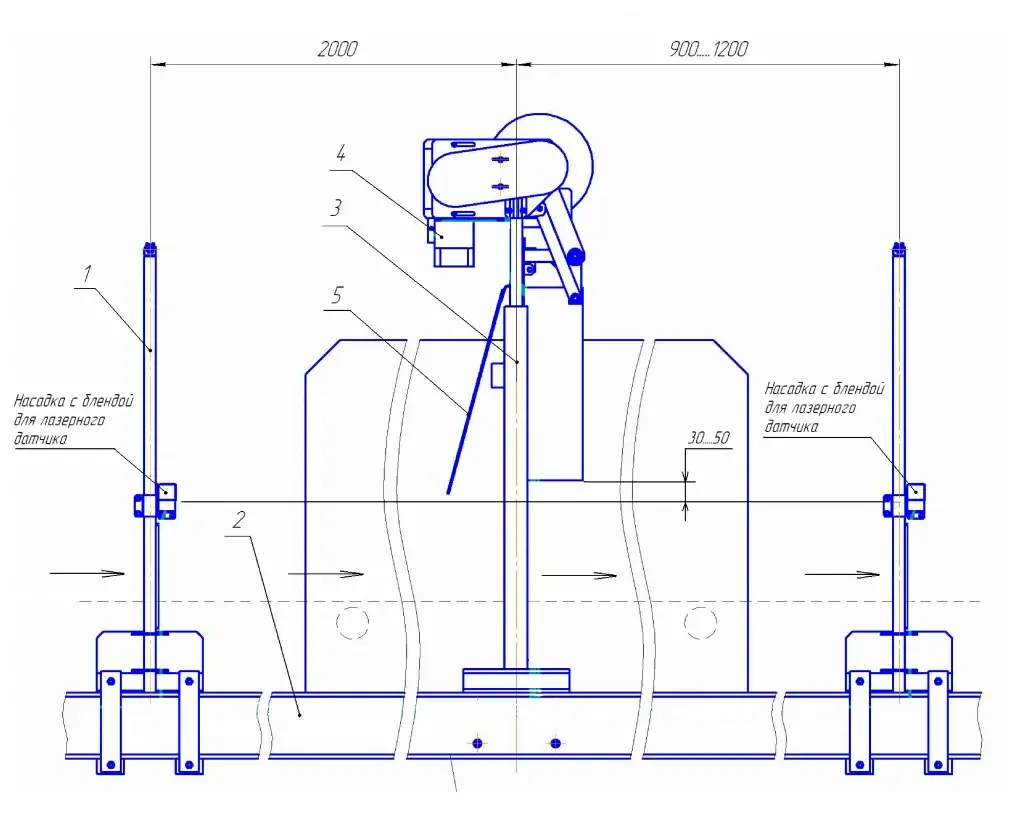

1 - стойки лазерных датчиков; 2 - конвейер; 3 - стойка механизма ЗУН-1; 4 - электропривод; 5 - амортизатор
