Комплекс конвейерный защитный ККЗ-1 (металлодетектор)
Комплекс конвейерный защитный ККЗ-1М предназначен для предотвращения выхода из строя технологических машин и дробильного оборудования, вследствие попадания в его механизмы рудозасоряющих не дробимых металлических тел.
ККЗ-1М обнаруживает в горной массе транспортируемой конвейерным способом, не дробимые металлические включения, в том числе из слабомагнитной марганцовистой стали:
- коронки,
- буровые штанги,
- обломки футеровки,
- арматуру,
- болты,
- зубья экскаватора,
- куски металла.
Главным преимуществом ККЗ-1М является возможность обнаруживать рудозасоряющие металлофрагменты в железной руде с выраженными магнитными и электропроводимыми свойствами с большим процентом содержания минерализованного железа до 50 %.
Удаление металлофрагментов из рудной массы на конвейере сокращает количество простоев фабрики по причине повреждения не дробимыми телами дробильного оборудования, технологических машин и конвейерной ленты. Сокращается количество дорогостоящих ремонтов, простоев, которые ведут к сокращению прибыли предприятия.
- коронки,
- буровые штанги,
- обломки футеровки,
- арматуру,
- болты,
- зубья экскаватора,
- куски металла.
Главным преимуществом ККЗ-1М является возможность обнаруживать рудозасоряющие металлофрагменты в железной руде с выраженными магнитными и электропроводимыми свойствами с большим процентом содержания минерализованного железа до 50 %.
Удаление металлофрагментов из рудной массы на конвейере сокращает количество простоев фабрики по причине повреждения не дробимыми телами дробильного оборудования, технологических машин и конвейерной ленты. Сокращается количество дорогостоящих ремонтов, простоев, которые ведут к сокращению прибыли предприятия.

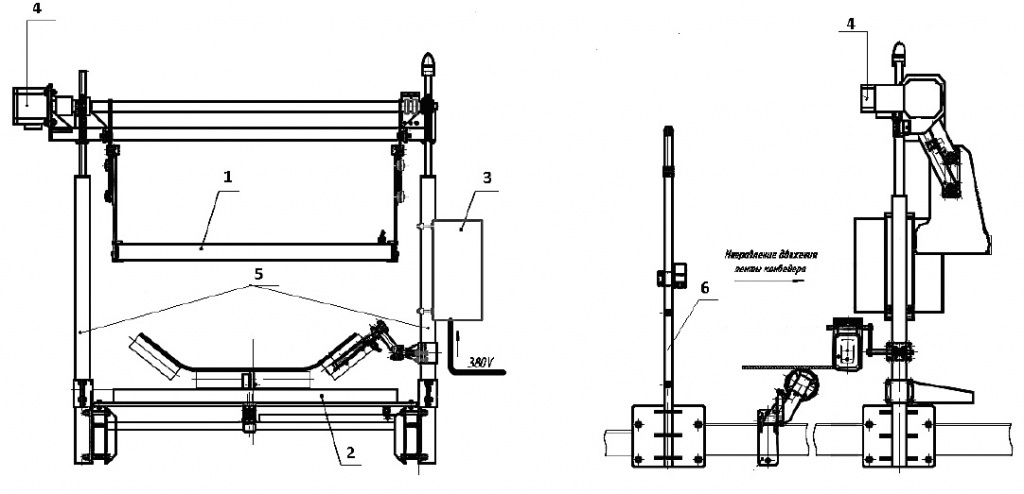

Состав Комплекса конвейерного защитного ККЗ-1М (основные узлы)
1. – Приемный блок.
2. – Передающий блок.
3. – Блок управления (с пультом управления).
4. – Защитное устройство от негабаритов ЗУН-1
5. – Опорная рама.
2. – Передающий блок.
3. – Блок управления (с пультом управления).
4. – Защитное устройство от негабаритов ЗУН-1
5. – Опорная рама.
ККЗ-1М является автоматическим устройством и в своей работе не требует вмешательства персонала, требуемые параметры работы задаются при настройке и хранятся в памяти устройства, также возможно подключение ККЗ-1М к промышленной сети предприятия по протоколу MODBUS RTU для просмотра параметров и результатов работы комплекса. Функции оператора, из числа специально обученных специалистов КИП предприятия, заключаются в установке и корректировке, по мере необходимости, режимных параметров на пульте управления, с целью поиска наиболее мелких металлофрагментов или исключения срабатывания на мелких фрагментах, не представляющих опасности для технологического оборудования.
Описание работы ККЗ-1М
При обнаружении комплексом постороннего металлического предмета подается сигнал на остановку конвейера (сухой контакт) и включается звуковая (сирена) и световая (проблесковый маяк) сигнализация, соответствующая информация выводится на экран пульта управления.
Остановка конвейера происходит таким образом, что металлический фрагмент будет расположен в районе, заранее определенной «Зоны выборки» и может быть извлечен вручную.
Комплекс построен на принципе электромагнитного импульсного зондирования, конвейерная насыпка анализируется пронизывающими слой материала, электромагнитными импульсами, что обеспечивает надежное определение металлофрагмента вне зависимости от его положения относительно ленты.
Остановка конвейера происходит таким образом, что металлический фрагмент будет расположен в районе, заранее определенной «Зоны выборки» и может быть извлечен вручную.
Комплекс построен на принципе электромагнитного импульсного зондирования, конвейерная насыпка анализируется пронизывающими слой материала, электромагнитными импульсами, что обеспечивает надежное определение металлофрагмента вне зависимости от его положения относительно ленты.

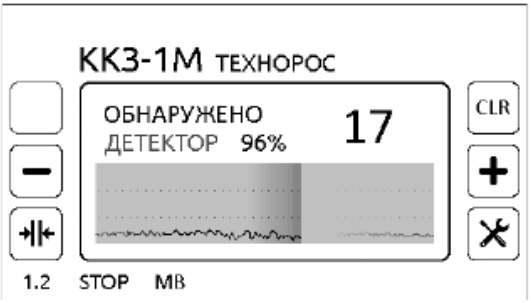

Параметры настройки обнаружения на пульте управления
Параметры обнаружения :
Параметры обнаружения стыка ленты:
Параметры управления остановкой конвейера:
Управление комплексом осуществляется с помощью кнопок, расположенных слева и справа от дисплея. Текущее назначение кнопок отображается в виде пиктограмм на экране и может изменяться, в зависимости от режима работы или состояния устройства.
- Чувствительность детектора.
- Порог обнаружения цели.
- Минимальная длительность сигнала цели.
Параметры обнаружения стыка ленты:
- Чувствительность датчика обнаружения стыка.
- Порог обнаружения стыка ленты.
- Чувствительность защитного интервала.
- Уровень чувствительности детектора в защитном интервале.
Параметры управления остановкой конвейера:
- Длительность сигнала "Останов конвейера".
- Задержка подачи сигнала "Останов конвейера".
Управление комплексом осуществляется с помощью кнопок, расположенных слева и справа от дисплея. Текущее назначение кнопок отображается в виде пиктограмм на экране и может изменяться, в зависимости от режима работы или состояния устройства.

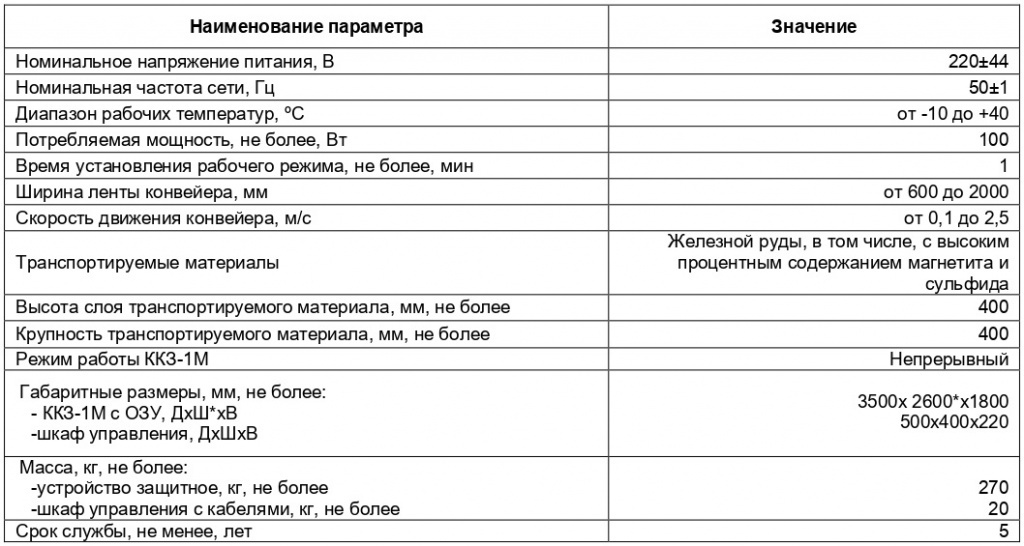

Технические характеристики ККЗ-1Мя

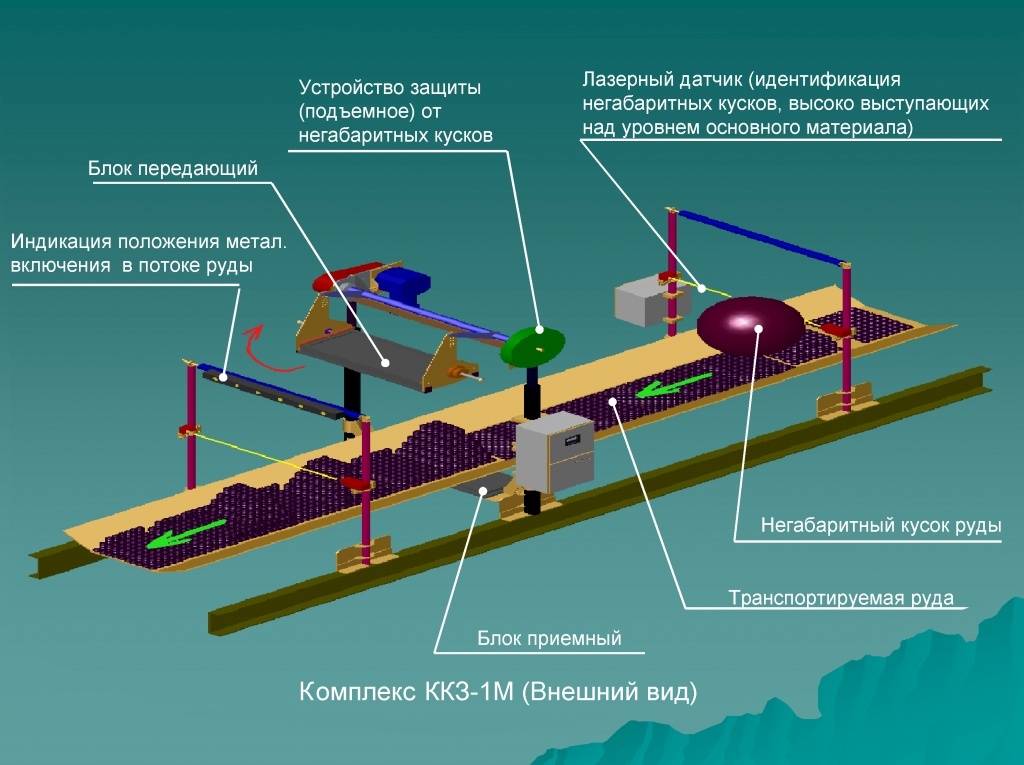

Для транспортных потоков с крупными кусками руды (негабаритами), превышающими допустимые размеры по высоте загрузки конвейера, ККЗ-1М выпускается с Защитным устройством от негабаритов ЗУН-1, позволяющим избежать столкновения передающего блока с негабаритными кусками руды или другими предметами, превышающими высоту установки блока передающего над лентой конвейера.
Описание работы Защитного устройства от негабаритов ЗУН-1
При прохождении негабаритного куска руды на конвейерной ленте, срабатывает лазерный датчик и моторизированный привод производит перемещение передающего блока на безопасную высоту над конвейером. Передающий блок находится в безопасном положении в течение времени прохождения негабаритного куска, после чего, автоматически возвращается в рабочее положение и продолжает работу в штатном режиме.

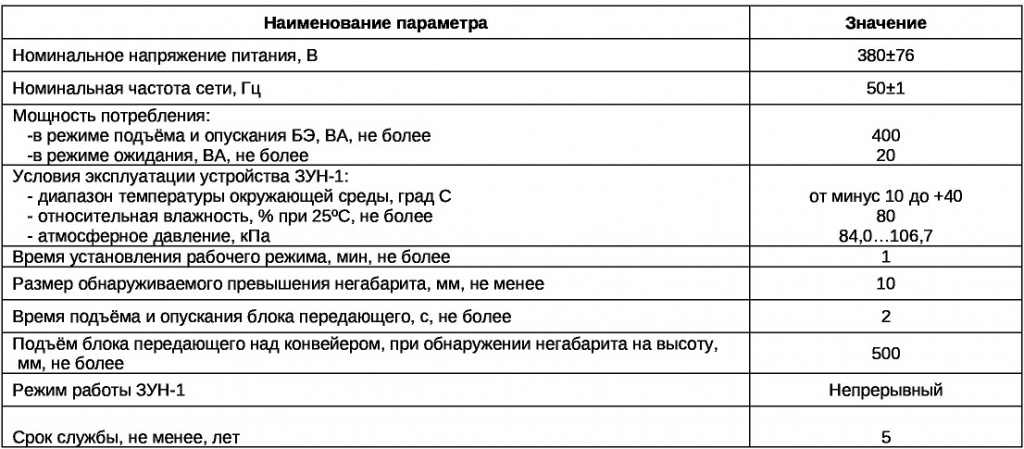

Основные технические характеристики защитного устройства от негабаритов ЗУН-1
Условия для установки ККЗ-1М
Комплекс конвейерный защитный ККЗ-1М поставляется различного исполнения и разной комплектации в зависимости от условий эксплуатации, характеристик конвейера (размеры, скорость, загрузка), свойств контролируемого материала (состав и крупность) и требований Заказчика.
Монтаж ККЗ-1М не предполагает строительно-монтажных работ, доработку конструкций конвейера, либо иные дополнительные мероприятия. Устройство устанавливается на штатный конвейерный стан.
Комплекс предназначен для работы в условиях умеренного и холодного климата при размещении в невзрывоопасных и не пожароопасных помещениях.
Комплекс предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями. Например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечного излучения, атмосферных осадков, ветра и песка; отсутствие или существенное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги). Климатическое исполнение УХЛ 3.1 по ГОСТ 15150-69.
Комплекс предназначен для установки на конвейерах с резинотканевой транспортерной лентой без металлических включений (пластины, заклепки, болты, шайбы), допускается применение ремонтных резинотканевых лент с металлическими включениями, использованными при ремонте повреждений ленты (пластины, заклепки, болты, шайбы, тросовые стяжки).
В комплексе ККЗ-1М реализована функция предотвращения срабатывания тревоги на стыки ленты, выполненные с помощью металлических пластин или заклёпок. Однако, при попадании металлического фрагмента в зону такого стыка, комплекс будет фиксировать посторонний предмет и производить остановку конвейера для последующего ручного извлечения.
Комплекс поставляется полностью адаптированным для конкретного типа руд, для этих целей на преддоговорном этапе Заказчик обеспечивает Исполнителя представительной пробой руды текущей добычи крупностью – 300 + 40 мм. весом 50 кг. В случае сульфидных руд сложного состава, при наличии в рядовой руде штуфов с массивной сульфидной минерализацией, подобные образцы должны быть представлены в пробе.
Монтаж ККЗ-1М не предполагает строительно-монтажных работ, доработку конструкций конвейера, либо иные дополнительные мероприятия. Устройство устанавливается на штатный конвейерный стан.
Комплекс предназначен для работы в условиях умеренного и холодного климата при размещении в невзрывоопасных и не пожароопасных помещениях.
Комплекс предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями. Например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечного излучения, атмосферных осадков, ветра и песка; отсутствие или существенное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги). Климатическое исполнение УХЛ 3.1 по ГОСТ 15150-69.
Комплекс предназначен для установки на конвейерах с резинотканевой транспортерной лентой без металлических включений (пластины, заклепки, болты, шайбы), допускается применение ремонтных резинотканевых лент с металлическими включениями, использованными при ремонте повреждений ленты (пластины, заклепки, болты, шайбы, тросовые стяжки).
В комплексе ККЗ-1М реализована функция предотвращения срабатывания тревоги на стыки ленты, выполненные с помощью металлических пластин или заклёпок. Однако, при попадании металлического фрагмента в зону такого стыка, комплекс будет фиксировать посторонний предмет и производить остановку конвейера для последующего ручного извлечения.
Комплекс поставляется полностью адаптированным для конкретного типа руд, для этих целей на преддоговорном этапе Заказчик обеспечивает Исполнителя представительной пробой руды текущей добычи крупностью – 300 + 40 мм. весом 50 кг. В случае сульфидных руд сложного состава, при наличии в рядовой руде штуфов с массивной сульфидной минерализацией, подобные образцы должны быть представлены в пробе.
Варианты применения ККЗ-1М (металлодетектор) на производстве
1. Комплекс устанавливается непосредственно перед дробильным оборудованием, при обнаружении металлозасора останавливает конвейер, выборка металлозасора производится вручную персоналом.
2. Комплекс устанавливается в зоне ручной выборки предприятия где находится персонал по наблюдению за конвейером. При прохождении металлозасоряющего элемента, производится остановка конвейера в зоне ручной выборки.
3. Комплекс управляет работой магнитного железоотделителя, в технологической линейке предусматривается установка магнитного железоотделителя. В этом случае магнитный железоотделитель не работает постоянно, только в момент остановки конвейера комплексом в зоне его работы, и на отделитель приходит команда на его включение, происходит удаление металлозасора из рудной массы в течении заданного времени, магнитный железоотделитель выключается автоматически.
4. Комплекс управляет исполнительным механизмом, отсекающим или перенаправляющим металлозасор с порцией руды для дальнейшей ручной разборки без остановки основного конвейера
5. Металлодетектор управляет каким-либо исполнительным механизмом, отсекающим или перенаправляющим металлозасор с порцией руды для дальнейшей ручной разборки без остановки основного конвейера. Для реализации необходимы проектные решения.
2. Комплекс устанавливается в зоне ручной выборки предприятия где находится персонал по наблюдению за конвейером. При прохождении металлозасоряющего элемента, производится остановка конвейера в зоне ручной выборки.
3. Комплекс управляет работой магнитного железоотделителя, в технологической линейке предусматривается установка магнитного железоотделителя. В этом случае магнитный железоотделитель не работает постоянно, только в момент остановки конвейера комплексом в зоне его работы, и на отделитель приходит команда на его включение, происходит удаление металлозасора из рудной массы в течении заданного времени, магнитный железоотделитель выключается автоматически.
4. Комплекс управляет исполнительным механизмом, отсекающим или перенаправляющим металлозасор с порцией руды для дальнейшей ручной разборки без остановки основного конвейера
5. Металлодетектор управляет каким-либо исполнительным механизмом, отсекающим или перенаправляющим металлозасор с порцией руды для дальнейшей ручной разборки без остановки основного конвейера. Для реализации необходимы проектные решения.
Стоимость и условия поставки
- Комплекс конвейерный защитный ККЗ-1М – от 1 300 000,00 руб./шт. с НДС.
- Комплекс конвейерный защитный ККЗ-1М с устройством от негабаритов ЗУН-1 – от 2 100 000,00 руб./шт. с НДС.
Шеф-монтажные и пусконаладочные работы не требуются, оборудование настраивается на конкретный объект и конвейер (руду заказчика) на стенде производителя во время изготовления. С оборудованием поставляется подробная инструкция по монтажу, пусконаладке и руководство оператора, также нами осуществляется полная техническая поддержка посредством телефонной и другой связи.
По желанию Заказчика возможно проведение шеф-монтажных и пусконаладочных работ с обучением персонала на вашем объекте, стоимость составляет – от 300 000 руб./шт. с НДС.
- Порядок оплаты: 50% предоплата, 50% по факту готовности продукции на складе Изготовителя.
- Срок поставки до 90 дней с момента предоплаты.
Гарантия составляет 12 месяцев.
- Комплекс конвейерный защитный ККЗ-1М с устройством от негабаритов ЗУН-1 – от 2 100 000,00 руб./шт. с НДС.
Шеф-монтажные и пусконаладочные работы не требуются, оборудование настраивается на конкретный объект и конвейер (руду заказчика) на стенде производителя во время изготовления. С оборудованием поставляется подробная инструкция по монтажу, пусконаладке и руководство оператора, также нами осуществляется полная техническая поддержка посредством телефонной и другой связи.
По желанию Заказчика возможно проведение шеф-монтажных и пусконаладочных работ с обучением персонала на вашем объекте, стоимость составляет – от 300 000 руб./шт. с НДС.
- Порядок оплаты: 50% предоплата, 50% по факту готовности продукции на складе Изготовителя.
- Срок поставки до 90 дней с момента предоплаты.
Гарантия составляет 12 месяцев.
